Bu makalede server manager üzerinde team yapısı nasıl oluşturulur görmüş olacağız.
Team yapısı, birden fazla ağ bağdaştırıcısının (NIC – Network Interface Card) tek bir mantıksal birim olarak birleştirilmesiyle oluşturulan bir yapıdır. Bu yapı sayesinde:
- Yüksek kullanılabilirlik (High Availability) sağlanır.
- Bant genişliği artırılır (Load Balancing).
- Hata toleransı (Fault Tolerance) oluşturulur.
Windows Server’da NIC Teaming (Takım Oluşturma), sunucunun ağ bağlantılarını daha güvenli ve performanslı hale getirmek için kullanılır.
Şimdi uygulamalı bir şekilde teaming yapısını oluşturalım. İlk olarak sunucu üzerinde Server Manager ekranı açılır.

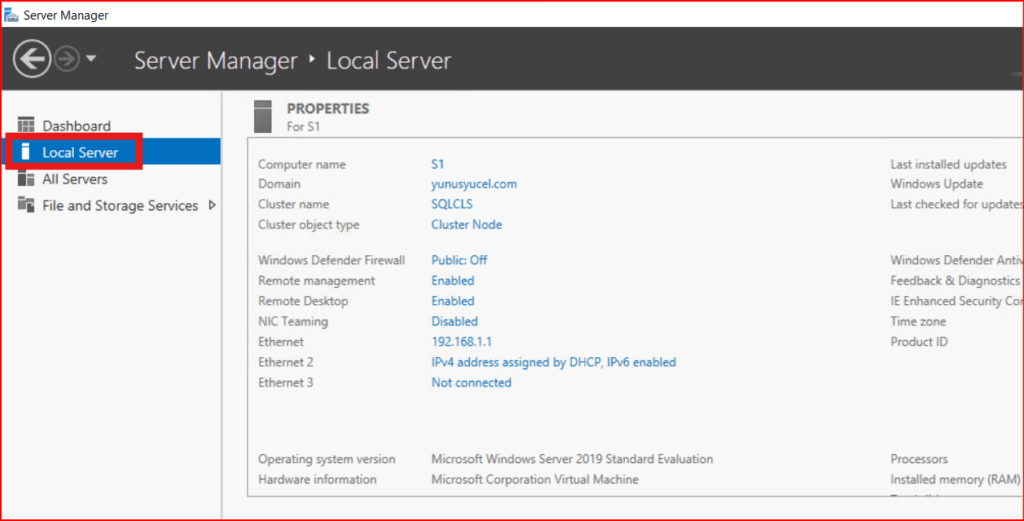

Gelen ekranda Local Server bölümüne tıklanır.
Local Server bölümü açıldıktan sonra Properties ekranında bulunan NIC Teaming bölümünde Disabled olan alana tıklanır.
Gelen NIC Teaming ekranında bulunan TASKS bölümünde Add to New Team kısmında yeni bir oluşturacağımız Team yapısı oluşturulmak için tıklanır.
Aşağıdaki bölümden de yapılmaktadır. Resimler farklı olabilir.
Team name kısmında bir isim veriyoruz. Member adapters bölümünden eklemek istediğimiz ağ bağdaştırıcılarını seçilmesi gerekmektedir.
Yukarıdaki ayarlamaları yaptıktan sonra Additional properties kısmında detaylı olan yapılandırma ayarlarını görüp bu kavramların ne işe yaradığını görmüş olalım.
LACP (Link Aggregation Control Protocol)
Switch bağımlı bir moddur. (switch tarafında da LACP yapılandırılması gerekir)
IEEE 802.3ad standardına uyumludur. Aktif bağlantıları otomatik olarak yönetir ve hata toleransı sağlar Port kanalı (port channel) oluşturarak bant genişliğini artırır
Static Teaming: Switch’te manuel olarak yapılandırılmış bağlantı gruplaması
Switch Independent: Switch yapılandırması gerektirmeyen mod (takım üyeleri farklı switchlere bağlı olabilir)
İkinci seçenek olan Load Balancing Mode kavramına değinelim.
Dynamic: Akış tabanlı yük dengeleme yapar. Hem kaynak hem hedef IP ve port numaralarını dikkate alır. Hyper-V ortamları için optimize edilmiştir.
Address Hash: MAC/IP adreslerinin hash değerine göre dağıtım yapar.
Hyper-V Port: Sanal makine portlarına göre trafik dağıtır.
Genellikle en iyi performans ve güvenilirlik için önerilen ayar LACP + Dynamic load balancing’dir. Eğer:
1. LACP kullanıyorsanız, ağ switch’lerinizde de LACP yapılandırmanız gerekir.
2. Dynamic load balancing, özellikle Hyper-V sunucuları için idealdir.
3. Standby adapter olmaması genellikle tercih edilir. (tüm bant genişliği kullanılır.)
Kurulumu bitirmeden önce VLAN ayarını yapabiliriz.
Vlan yapısını sonradan değiştirmek istersek aşağıdaki şekilde de yapılmaktadır. Team interfaces kısmına girilip sağ tıklayıp properties kısmından değişmesi gerekmektedir.
Gelen ekranda Specific VLAN yapılanması yapılmaktadır.
Teaming yapısı oluşturulduktan sonra aşağıdaki resimdeki gibi görülmektedir. İlk kurulduğu zaman Faulted connection pending modunda diğer ethernet beklemektedir. Biraz bekledikten sonra active olmaktadır.
Tekrardan Server Manager ekranına girdikten sonra oluşturulan Teaming yapısını görmekteyiz.
Oluşturulan Team yapısının üzerinden Network konfigürasyonu yapılmaktadır. Sunucu ip-dns-default gateway buradan verilmektedir. Sunucumuz bu network hattı üzerinden işlem yapmaktadır. Dns ip adresleri doğru girildikten sonra domaine alma işlemi yapılır. İpv6 yapılandırılması pasif edilmektedir.
Not: Bu Team yapısının DNS sunucusu üzerinden domaine katılması için kaynak ip-hedef ip 389 portona yetki alınması lazım.
Bu makalede Server Manager üzerinden konfigürasyonunu yaptığımız Teaming yapısını detaylı bir şekilde görmüş olduk. Başka bir makalede görüşmek dileğiyle.
